無人機傾斜攝影的廣泛應用，必將大幅度提高測繪行業的作業效率，使地理信息數據的流存更加完整精確。

多年以來，地形測繪、地理信息獲取工作主要采用人工作業模式，測繪人腳步丈量、跋山涉水、常年野外奔波，辛勤勞作，這樣的外業勞動存在強度大、工序復雜、耗工費時、成本高等問題。而隨著科技的發展，測繪行業對于地理信息數據的精確性、時效性要求越來越高，人工成本和時間成本也為行業帶來巨大的壓力和負擔，因此，測繪行業需要能夠快速、高效、準確的獲取地理信息和數據的解決方案。

無人機傾斜攝影技術的誕生，顛覆了傳統測繪的作業方式，該技術通過無人機低空多位鏡頭攝影獲取高清晰立體影像數據，自動生成三維地理信息模型，快速實現地理信息的獲取，具有效率高、成本低、數據精確、操作靈活、側面信息可用等特點，滿足測繪行業的不同需求。極大的調節測繪內、外業的協同工作，解決了由于天氣等外因造成的工作延誤，把原本大量的外業工作轉變成內業工作，極大的解放了測繪人的勞動時間和減少外業勞動強度！

無人機傾斜攝影技術應用廣泛

無人機傾斜攝影技術不僅能夠真實地反應地物情況，而且可通過先進的定位技術，嵌入精確的地理信息、拾取更豐富的影像信息、給予用戶更好的體驗。

無人機傾斜攝影技術應用十分廣泛，如國家重大工程建設、災害應急與處理、國土監察、資源開發、新農村和小城鎮建設、城中村拆遷數據留存，政府方面的稅收評估、公共安全、執法行動、規劃發展、消防;公共事業方面的災害評估、環保、企業方面的保險、房地產;以及公眾方面的位置服務、互聯網應用、旅游等。尤其在基礎測繪、土地資源調查監測、土地利用動態監測、數字城市建設和應急救災測繪數據獲取等方面具有廣闊市場前景。

下面我們就介紹一下無人機傾斜攝影技術的優勢及功能：

特點一：反映地物周邊真實情況相對于正射影像，傾斜影像能讓用戶從多個角度觀察地物，更加真實的反映地物的實際情況，極大的彌補了基于正射影像應用的不足。

特點二：傾斜影像可實現單張影像量測通過配套軟件的應用，可直接基于成果影像進行包括高度、長度、面積、角度、坡度等的量測，擴展了傾斜攝影技術在行業中的應用。

特點三：建筑物側面紋理可采集針對各種三維數字城市應用，利用航空攝影大規模成圖的特點，加上從傾斜影像批量提取及貼紋理的方式，能夠有效的降低城市三維建模成本。

特點四：數據量小易于網絡發布相較于三維GIS技術應用龐大的三維數據，應用傾斜攝影技術獲取的影像的數據量要小得多，其影像的數據格式可采用成熟的技術快速進行網絡發布，實現共享應用。

無人機傾斜攝影數據的幾大應用：

1、城市基礎信息完整獲取

數字線劃圖( DLG) 是城市基本圖件的最主要形式，是進行規劃、設計、管理等工作的基礎。通過無人機傾斜攝影技術可以快速獲取城市的地物信息，包含了城市房屋的外框信息和高程信息，以及屋頂?shù)氖噶啃畔ⅲ瑑?nèi)業人員可以通過房屋的外框和屋頂坐標等信息，快速生成DLG。

2、快速建立模型庫

以航空傾斜數據為基礎，借助第三方處理軟件，通過對傾斜原片數據的提取，進行人機交互三維建模，所建立的模型結構完整，紋理質量清晰。下圖為建模步驟簡介：

（1）模型結構定位

（2）填充面信息

（3）紋理映射

（4）獨立傾斜攝影三維模型完成

3、利用三維平臺可實現更多應用

利用生成的三維模型，可以友好對接多個第三方平臺，從而實現更多應用，由于各三維平臺功能較多，下面先簡單介紹部分應用：

視頻監控實時接入三維平臺

 地下管線管理

 三維模型對像化至戶

淹沒分析用于城市低洼地區管理

空間可視域分析主要用于安保工作

基于傾斜攝影真實的地形剖面分析

無人機傾斜攝影技術硬件簡介

1. 攝影設備：

傾斜相機：它通常情況采用五個方位進行數據采集，分為正攝、前視、后視、左視、右視。

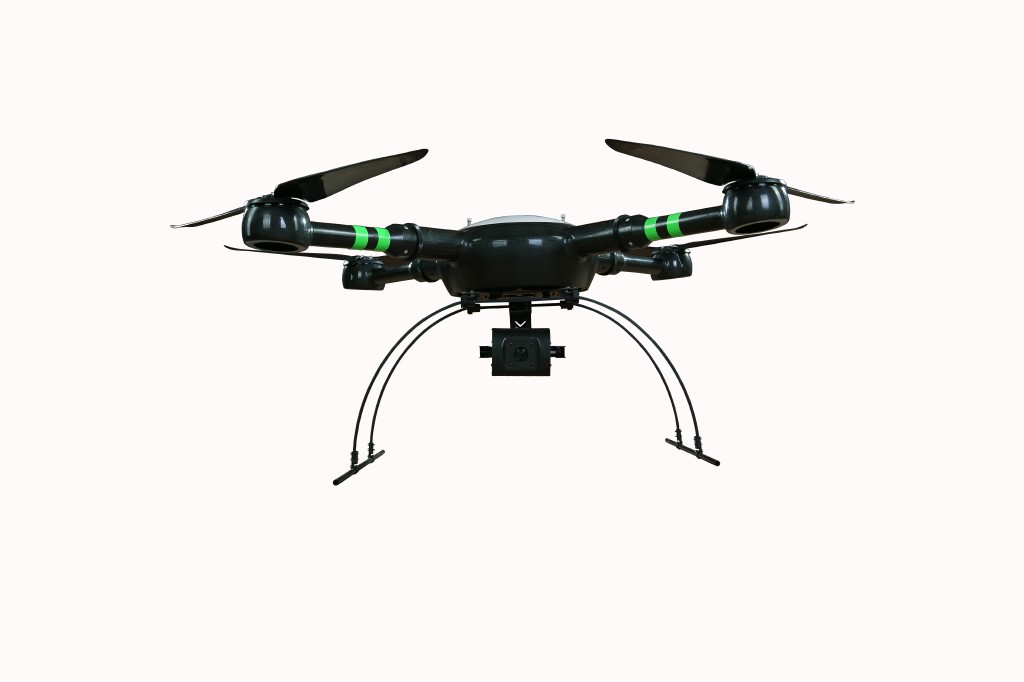

2. 飛行器：

無人機傾斜攝影主要以固定翼、旋翼為主流。

1）固定翼：一般以電動、油動為主要?jiǎng)恿υ矗?

優點：續航時間長、效率高。

不足：由于固定翼航速較快配合的相機曝光間隔時間要求高，其次由于有安全航高的限制、載重的限制通常能夠獲取的影像地面分辨率在8厘米以上。面對測繪行業對精度要求不斷提高受眾面變窄。

2）旋翼機：一般有三、四、六、八旋翼。

優點：可懸停、易操作、安全性高，可以根據測區情況進行不同高度的飛行作業，使獲取的影像地面分辨率達到1厘米以下。現階段采用八軸飛機為主流，其原因是八軸飛機可以支持?jǐn)鄻Ｗo(hù)，在失去一個機臂時正常飛行，在失去不相鄰的二個機臂時仍然可以安全回收。在飛控的選擇上做為航測用途的多選擇雙控制器，原因是無人機傾斜攝影在市區作業較多安全的保障是第一位的。

不足：續航時間有限，一般的無人機傾斜攝影相機重量在2-5KG，續航在30分鐘左右。

3、地面站：

地面站的選擇上以待機時間和屏幕高亮演示為主要考慮因素。

無人機傾斜攝影的廣泛應用，必將大幅度提高測繪行業的作業效率，使地理信息數據的流存更加完整精確，為我國更有效率的應用土地資源、優化國土空間、建設美麗中國增磚添瓦！
